- (Materialdehnungsüberwachung)

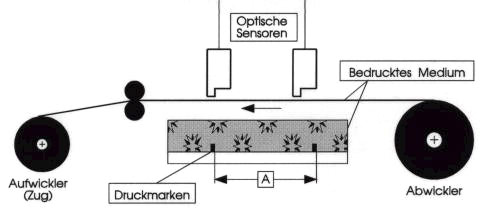

- Berührungslose Längenmessung [A] auf bedruckten Medien
- Geringer Abstand der optischen Sensoren zueinander (nur 70mm) !
- Bandgeschwindigkeiten 50m/min - 400m/min
- Meßbereich 100mm - 300mm
- Genauigkeit 0,1mm!
Automatische Synchronisation auf die Druckmarken, Ausblendung des dazwischenliegenden Druckbildes, übersichtliche Anzeige.

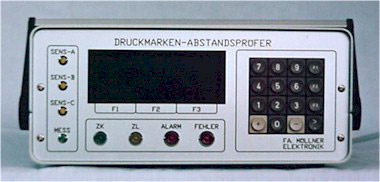

Die berührungslose Bestimmung des absoluten Abstandes zweier Punkte auf bedruckten Medien, wobei das gesamte Meßsystem transportabel, ohne lange Umrüstzeiten, auf verschiedenen Produktionsmaschinen eingesetzt werden kann, ist die Funktion dieses Messgerätes. Werden bedruckte Medien (Papier, Folien ...) nach dem Aufbringen des Druckes, für weitere Bearbeitungsvorgänge (z.B. Prägevorgänge) umgespult, so besteht die Gefahr durch zu großen Zug des Aufwicklers, daß das Material gedehnt wird. Die Druckmarken dienen z.B. für den Stanzvorgang als Grenzen, wo die Stanzmaschine aus der Endlosrolle Einzelblätter erzeugt. Die Maßgenauigkeit der Einzelblätter ist ein wichtiges Kriterium für die problemlose Weiterverarbeitung. Das Meßsystem wird überall dort, wo die absolute Länge von bedruckten Medien, kontinuierlich während des Produktionsvorganges, gemessen und überwacht werden muss, eingesetzt.
